Die Messung unseres Gasverbrauches per Reedkontakt und NodeMCU mit seinem ESP8266 funktioniert schon seit langen sehr gut und zuverlässig. Eigentlich bestand keine Notwendigkeit daran etwas zu ändern.
Kleine Probleme
Einzig meine gewohnte Freiluftverdrahtung mit einem Gummi der den Reedkontakt am Zähler festhält (der die Klebeband-Halterung ablöste) wurde regelmäßig porös und der Reedkontakt fiel runter. Meistens merkte ich das erst Tage später. Da ich mir Ende letzten Jahres einen 3D-Drucker angeschafft habe, wollte ich bei diesem Projekt mein erstes ordentliches Gehäuse für meine Sensoren erstellen wo mal nichts irgendwo einfach nur herum baumelt.
Bei Makerworld, Printables & Co gibt es sehr viele fertige Modelle für entsprechende Halterungen. Danke an die kreativen Designer! Manche sind für den NodeMCU inklusive Reedkontakt, manche für einen Wemos D1 inklusive Reedkontakt und manche nur für verschiedene Reedkontakte alleine. Ich habe ein Gehäuse für beides gesucht. Nachdem ich ein passendes Model gefunden und ausgedruckt hatte, ging es an die Montage. Die meisten dieser fertig designten Gehäuse nutzen einen axialen Reedkontakt. Diese haben meistens nur einen simplen Glaskörper. Hier war schon mein erstes Problem das diese Glasreeds echt empfindlich sind wenn man mal an den Beinchen biegt. Ich bin wahrscheinlich zu grobmotorisch aber sie sind ja billig…

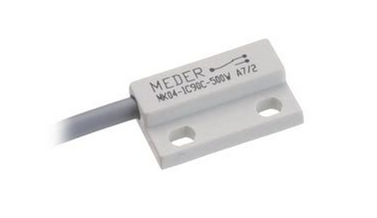

Das größere Problem war aber, dass diese Reedkontakte nicht oder unzuverlässig anziehen wenn der Magnet des Zählers vorbei kommt da dieser recht schwach ist (Stichwort Anzugsempfindlichkeit). Auch hundertmaliges Ausrichten in der Öffnung des Zählers, Ausrichten des Reedkontaktes parallel zum Magneten, testen verschiedene andere Reedkontakte (aus zylinderförmig eingegossene Exemplare) etc. war nicht zielführend und raubte mir den letzten Nerv weil alles ja schon mal gut funktionierte. Nur mein alter Meder MK471 funktionierte zuverlässig.

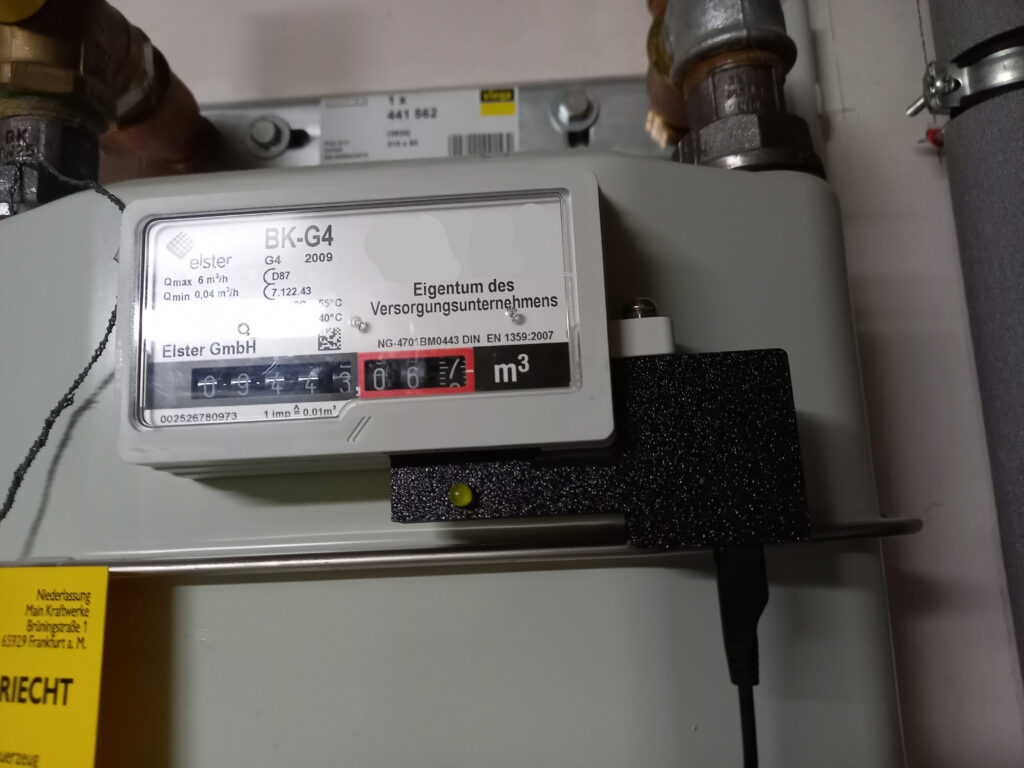

Das neue Gehäuse

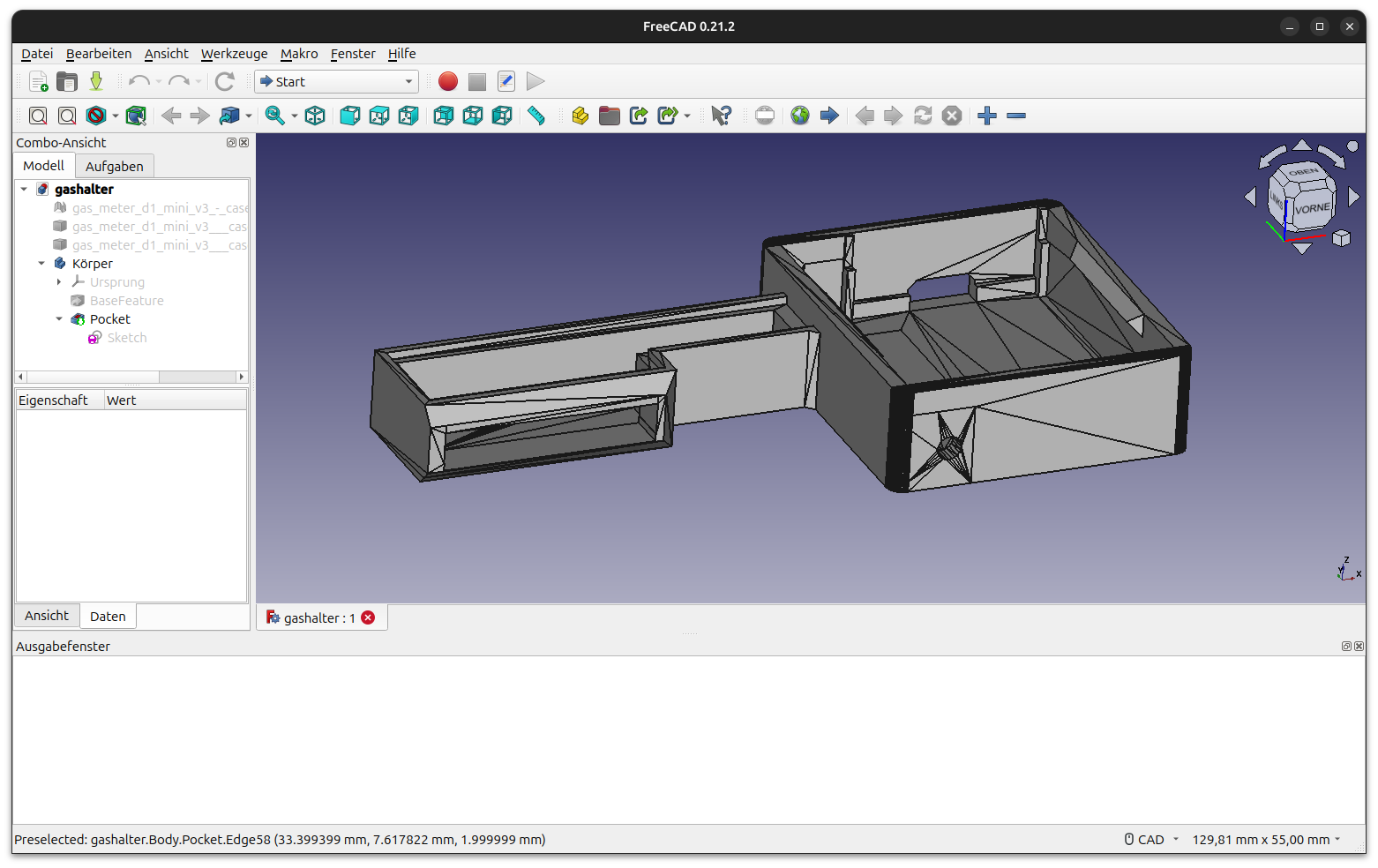

Der MK471 passt aber in fast alle fertigen Gehäusedesigns nicht rein. Und die wenigen Gehäuse die den MK471 beherbergen können, passten nicht an meinen Gaszähler. Also hab ich mir ein schönes Gehäuse für den Wemos D1 Mini als Basis gesucht und mit FreeCad (ich komme mit dem 3D-Drucker eh nicht drumherum das zu lernen) entsprechende Anpassungen gemacht damit anstatt einem axialen Reedkontakt der MK471 rein passt. Das war nicht wirklich schwer und sehr viel Mühe hab ich auch nicht rein gesteckt. Die STL-Datei muss in Freecad einen Festkörper gewandelt werden und danach einfach die Aufnahme für den axialen Reedkontakt mittels „Pocket“ mit einem passenden Rechteck aus dem Sketch „durchbohrt“. Da klemmt sich der MK471 jetzt ohne Probleme fest.
Neue Softwareversion
Neben dem Gehäuse hab ich dann doch noch ein bisschen den Quellcode erneuert. Ich musste ja noch die LED die im Gehäuse vorgesehen ist einprogrammieren. Bisher blinke nur die interne LED des Mikrocontrollers. Aber die sieht man ja im Gehäuse nicht mehr. Dazu gab es noch ein paar andere kleine Korrekturen und Verbesserungen. Die LED muss mit Vorwiderstand an D3, der Reedkontakt bleibt wie gehabt an D4 wo jetzt per Software auch der interne Pullup aktiviert wird. Einen Plan für die Verdrahtung hab ich dafür hier nicht gemacht.
Aber wirklich schlecht implementiert hatte ich das Senden der Impulse an den MQTT-Server. Hier hatte ich bei jedem Impuls eine neue Verbindung zum Server geöffnet und dann das Publish gesendet. Das dauerte gefühlt immer ewig und war auch der Grund warum in der Vergangenheit der ein oder andere Impuls in Richtung MQTT verschluckt wurde.
Der neue Ansatz baut nun einmal bei Start die Verbindung zum MQTT auf, prüft im Loop ob diese Verbindung noch besteht und macht ggf. ein Reconnect. Bei einem Impuls durch den Reedkontakt wird dann nur noch der Impuls per Publish an den MQTT-Server gesendet. Viel besser 🙂
Den aktuellen Quellcode für die Version 1008 inkl. vorkompiliertem Binary gibt es wie immer auf Github:
https://github.com/diefenbecker/opengasmeter
Viel Spaß damit
Gruß Chris
